環(huán)氧磷酸鋅底漆
| 包裝規(guī)格 | 20+4kg/桶 |
| 顏色 | 灰色 |
| 理論用量 |
140g/㎡ |
| 混合配比 |
10:1 |
| 體積固體份 |
52% |
| 比重 | 1.3kg/L |
環(huán)氧磷酸鋅底漆為雙組份自干型油漆，由環(huán)氧樹脂、磷酸鋅、防腐顏料及溶劑、固化劑等組成。
◆極好的耐海水性和耐滲透腐蝕性；
◆優(yōu)異的老化重涂性能及適用能力強；
◆漆膜堅固、耐磨損；
◆優(yōu)異的附著力；
◆抗化學腐蝕（化學品的潑濺和煙霧腐蝕）、耐油等性能；
環(huán)氧磷酸鋅底漆廣泛應用于大氣環(huán)境、潮濕環(huán)境以及部分水下環(huán)境的鋼結構防腐涂裝，主要用于鋼鐵表面（如：橋梁、管道、油罐等），適用于有一定粗糙度的鋼鐵、鑄鐵表面，或者涂有其他底漆的表面。

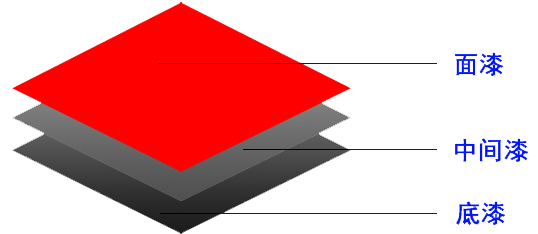

底漆：環(huán)氧磷酸鋅底漆
中間漆：環(huán)氧云鐵中間漆
面漆：環(huán)氧煤瀝青漆、聚硅氧烷漆、丙烯酸聚氨酯漆、氟碳漆等
|
在容器中的狀態(tài) |
攪拌混合后無硬塊，呈均勻狀態(tài) |
|
粘度（涂-4粘度計） |
90-120s |
|
細度 |
50μm |
|
柔韌性 |
1mm |
| 固體含量 | 72% |
| 附著力 |
1級 |
|
漆膜厚度 | 濕膜：80μm |
| 干膜：40μm | |
|
耐沖擊強度 |
≮50kg/cm |
|
硬度 |
≮0.5 |
|
干燥時間 | 表干：6h |
| 實干：24h | |
|
耐熱性 | 干燥：140℃，水中：35℃ |
| 耐油性（100℃循環(huán)） | 無變化 |
|
耐水性（浸入24h） |
無變化 |
|
耐堿性（浸入40% |
無變化 |
|
KOH溶劑中, 80℃, 24h） | 無變化 |
|
閃點 | 8℃以上 |
混合比例：10:2
試用期：6小時
熟化時間：20min
稀釋劑：環(huán)氧稀釋劑
底材溫度：低于露點3℃
工具清洗：環(huán)氧稀釋劑
| 項目 | 最大稀釋量 | 噴孔 | 噴出壓力 |
| 高壓無氣噴涂 | 0～10% | 0.4～0.5mm | 14～20MPa |
| 有氣噴涂 | 5%～20% | 2.0～2.5mm | 0.3～0.4MPa |
| 手工涂刷、輥涂 | 0～20% | —— | |
施工前，將被施涂表面清理干凈，以噴砂除銹方法將氧化皮、鐵銹及其他雜質清除干凈，噴砂處理至sa2.5級。
施工條件：環(huán)境溫度：-5℃～40℃；相對濕度：25%～85%
調(diào)配噴涂前應嚴格按照標簽標示的比例調(diào)配；攪勻后放置20～30分鐘后再噴涂。
油漆隨配隨用，混合好的油漆，須在6小時內(nèi)用完，以免成膠固化。
注：同類油漆間隔4小時，不是同類間隔6小時
以上信息僅供參考（詳細說明請咨詢雙獅技術）
天津市雙獅涂料有限公司 電話：022-29470059 地址：武清區(qū)曹子里鄉(xiāng)工業(yè)區(qū)花城中路正新道
