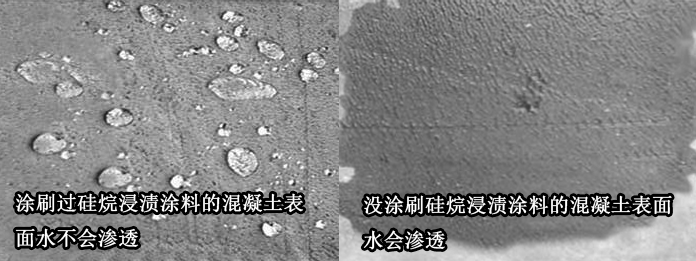

硅烷浸漬涂料的活性成分含量大于98.9%，為無色透明液體，異丁烯三乙氧基硅烷浸漬涂料特殊的小分子結(jié)構(gòu)與混凝土基材有良好的附著力，能滲透到混凝土，優(yōu)良的耐化學性、耐候性、耐磨性、耐玷污性、自潔功效，具有防水、抗紫外線、良好的透氣性，使用壽命可長達25年左右。

用途：

硅烷浸漬涂料主要用于混凝土，也可用于舊混凝土建筑的加固維修，有效的降低氯離子侵蝕、凍融破壞、鋼筋腐蝕及霉菌滋生對混凝土的破壞。

適用于惡劣海洋環(huán)境腐蝕，如碼頭、港口、橋梁、公路、隧道、機場、核電廠等混凝土結(jié)構(gòu)保護。

驗收標準：

◆中華人民共和國國家標準GB/T 50476-2008《混凝土結(jié)構(gòu)耐久性設計規(guī)范》

◆中國土木工程學會標準CCES01-2004《混凝土結(jié)構(gòu)耐久性設計及施工指南》

◆交通部標準JTJ275-2000《海港工程混凝土結(jié)構(gòu)防腐蝕技術(shù)規(guī)范》

◆交通部標準JTG/T B07-01-2006《公路工程混凝土結(jié)構(gòu)防腐蝕技術(shù)規(guī)范》

施工流程：

砼防腐施工準備→砼表面處理→第一道噴涂→第二道噴涂→評定驗收。

表面處理：

用水泥漿修補蜂窩、露石等明顯缺陷；用鋼鏟刀清除表面碎屑及不牢固的附著物；

徹底清除灰塵、油污等有害物與污染物；

采用脫模劑或養(yǎng)護劑時，應通過噴涂試驗確定脫模劑或養(yǎng)護劑對硅烷浸漬的影響，否則，在硅烷浸漬前，應充分清除；

下雨或有強風或強烈陽光直射時不得噴涂硅烷浸漬；

注意避免硅烷和氯丁橡膠、瀝青密封材料等其他可能腐蝕的材料接觸；

混凝土表面溫度應在5～45℃之間；

驗收：

吸水率平均值不應大于0.01mm/min1/2；

硅烷浸漬深度應達到2mm以上；

氯化物吸收量的降低效果平均值不小于90%；

施工中嚴格執(zhí)行《海港工程混凝土結(jié)構(gòu)防腐蝕技術(shù)規(guī)范》JTJ275-2000、《施工現(xiàn)場臨時用電安全技術(shù)規(guī)范》（JGJ46-88）等有關規(guī)定，做到安全生產(chǎn)、文明施工。

注：以上信息僅供參考（詳細說明請咨詢雙獅技術(shù)）
