環(huán)氧鋅黃/鐵紅底漆
| 包裝規(guī)格 | 20+4kg/桶 |
| 顏色 | 鋅黃（可訂） |
| 理論用量 | 140g/㎡ |
| 混合用量 | 10:2 |
| 體積固體份 | 50% |
| 比重 | 1.4kg/L |
環(huán)氧鋅黃/鐵紅底漆是由環(huán)氧樹脂與植物油酸酯化后，分別與氧化鐵紅、氧化鐵黑、鋅黃等顏料和體質(zhì)顏料研磨，并加玫催干劑、以二甲苯、丁醇調(diào)制而成。
環(huán)氧鋅黃/鐵紅底漆具有優(yōu)異的耐水性、附著力好、物理機(jī)械性能、良好的防腐性能，可常溫固化，若與磷化底漆配套使用時(shí)，可提高漆膜的耐潮、耐鹽霧和防銹性能。
環(huán)氧鋅黃/鐵紅底漆適用于金屬表面，主要應(yīng)用在沿海、濕熱地帶的鍍鋅鋼、鋁合金等金屬材料的表面底及大氣環(huán)境中防腐底漆品種。
底漆：磷化底漆
中間漆：環(huán)氧云鐵中間漆
面漆：環(huán)氧面漆、氯化橡膠漆、聚氨酯漆、丙烯酸聚氨酯漆、丙烯酸漆、氟碳漆等；
詳細(xì)配套方案可咨詢雙獅客服
|
漆膜顏色和外觀 | 鋅黃/鐵紅 |
|
粘度（涂-4粘度計(jì)） |
80～100s |
|
細(xì)度 | 50μm |
|

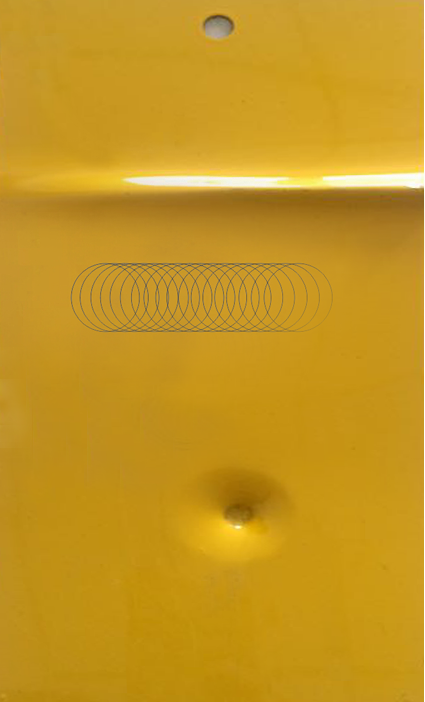

柔韌性 |
1mm |
|
耐沖擊強(qiáng)度 |
≮50kg/cm |
| 漆膜厚度 | 濕膜：80μm 干膜：40μm |
|
硬度 |
≮0.4 |
干燥時(shí)間 | 表干：2h |
| 實(shí)干：24h | |
| 烘干（120℃±2℃） | |
|
附著力 | 1級(jí) |
| 固體含量 | 50 |
| 耐鹽水（3%NaCL)溶液240h | 不起泡，不生銹 |
|
耐水性（浸入24h） |
無變化 |
|
耐硝基性 |
不起泡，不膨脹，不滲色 |
噴砂或拋丸處理達(dá)到瑞典Sa2.5級(jí)，手工機(jī)械除銹達(dá)到St2-3級(jí)；
底材表面必須除去塵土、油污、銹蝕和水跡等。施工前表面要清潔干燥；
施工前必須將該漆攪拌均勻，用干甲苯和丁醇混合溶劑稀釋；
噴涂和刷涂均可施工、漆膜干燥后，用水砂紙打磨，干后再涂刮膩?zhàn)踊蛲棵嫫幔?/p>
嚴(yán)格參考廠家說明書的配套比例（10：2）在施工時(shí)注意用多少配多少，以避免油漆交聯(lián)固化；
在規(guī)定的時(shí)間內(nèi)使用完配套的油漆（6小時(shí)內(nèi)）；
環(huán)氧鋅黃/鐵紅底漆用于有色金屬表面打底；
涂裝不少于兩道并達(dá)到要求厚度；
施工方法：刷涂、輥涂或噴涂；
施工條件：環(huán)境溫度：5℃～40℃；相對(duì)濕度：25%～75%
注：以上信息僅供參考（詳細(xì)說明請(qǐng)咨詢雙獅技術(shù)）
天津市雙獅涂料有限公司 電話：022-29470059 地址：武清區(qū)曹子里鄉(xiāng)工業(yè)區(qū)花城中路正新道
