包裝規(guī)格 | 25+2.5kg |
顏色 | 灰色 |
理論用量 | 190g/㎡;干膜50μm |
體積固體份 |
66% |
比重 | 2.38kg/L |
混合比例 | 10:1 |
環(huán)氧富鋅底漆是以鋅粉為防銹顏料、環(huán)氧樹脂為基料、聚酰胺樹脂或胺加成物為固化劑,加以適當?shù)幕旌先軇┡渲贫,環(huán)氧富鋅底漆漆膜中含有大量的鋅粉,具有優(yōu)異的防銹性能、機械性能好、良好的附著力、具有犧牲陽極保護陰極的作用;
環(huán)氧富鋅底漆有陰極保護作用,適用于橋梁、儲罐、集裝箱、鋼結構、鋼管、海洋平臺、船舶、海港設施以及惡劣防腐蝕環(huán)境的底涂層等。
環(huán)氧富鋅底漆在使用的過程中不斷被介質腐蝕,鋅粉間隙和鋼鐵表面沉積了腐蝕介質,即堿式碳酸鋅,俗稱“白銹”,其結構致密,且不導電,是難溶的穩(wěn)定化合物,能夠阻擋和屏蔽腐蝕介質的侵蝕起到抗腐蝕效果。
底漆:環(huán)氧富鋅底漆
中間漆:環(huán)氧云鐵中間漆
環(huán)氧富鋅底漆能與多系列油漆配套使用,根據(jù)應用的環(huán)境不同,選擇不同的面漆
(詳細方案請咨詢雙獅客服)

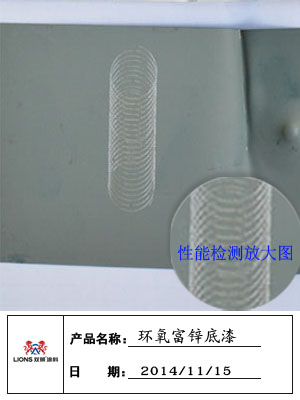

漆膜顏色及外觀 | 鋼灰色、表面平整無光 |
施工性 | 對涂膜無障礙 |
干燥時間 | 表干≯1h |
實干≯24h | |
適用期 | ≮5h |
耐沖擊強度 | ≮50kg/cm |
附著力 | ≯2級 |
耐鹽霧性 | 72h |
不揮發(fā) | ≮70% |
不揮發(fā)分中的金屬鋅含量 | ≮70% |
耐候性(天然暴曬6個月) | 不起泡、不生銹、不開裂、不剝落 |
《防腐蝕涂層涂裝技術規(guī)范》HG/T 4077-2009
《集裝箱環(huán)氧富鋅底漆技術要求標準》Q/CIMC 10101-2007
《鋼結構橋梁標準》HG/T3656-1999
《鋼鐵基材或水泥基層的附著力檢測標準》GB/T 9286-1998
《鋼結構的表面除銹標準檢測》GB/T 8923-1988
《鋼結構的表面粗糙度評定標準》GB/T 13288-1991
《電力建設施工及驗收技術規(guī)范》SDJ68-1987
混合比例:10:1
熟化時間:20分鐘
適用期:6h(23℃)
漆膜厚度:濕膜:80μm;干膜:50μm(無氣噴涂)
環(huán)境溫度:5℃~40℃;相對濕度:25%~85%
一定要徹底清除油污、氧化皮、鐵銹、舊涂層等,可采取拋丸或磨砂方法。達瑞典除銹標準sa2.5級,粗糙度達30-70μm;也可采用手工除銹法,達瑞典除銹標準sa3級,粗糙度達30-70μm。
施工條件:溫度低于15℃時,可以選用低溫固化型環(huán)氧富鋅底漆,低于10℃時,必須選用低溫固化型超出范圍外,不可施工。
注:以上信息僅供參考(詳細介紹請咨詢雙獅技術)
